رشد سریع ظرفیت در دیتاسنترها و افزایش ارتباطات بین مراکز داده، نیاز به راهکارهای انتقال نوری متراکم، کمتأخیر و قابل مدیریت را افزایش داده است. خانواده Cisco NCS 1000 برای شبکههای Optical، ارتباطات Data Center Interconnect، Metro، Long-Haul و زیرساختهای DWDM طراحی شده است.
اگرچه این محصولات در دسته لایسنس روتر سیسکو قرار گرفتهاند، NCS 1000 را نباید یک روتر IP معمولی در نظر گرفت. مدلهای این خانواده بیشتر در نقش Optical Line System، Transponder و Muxponder استفاده میشوند و با سیستمعامل Cisco IOS XR قابلیتهای Automation، Telemetry و مدیریت برنامهپذیر را ارائه میدهند.
برای مشاهده سایر مدلهای این خانواده میتوانید صفحه لایسنس روتر سیسکو سری NCS را بررسی کنید.
Cisco NCS 1000 چیست؟
سری Cisco NCS 1000 مجموعهای از پلتفرمهای انتقال نوری است که برای افزایش ظرفیت فیبر، انتقال Ethernet و OTN روی DWDM و اتصال دیتاسنترها استفاده میشود. طراحی این خانواده بسته به مدل میتواند ثابت یا ماژولار باشد و از سرویسهای Optical، Monitoring و مدیریت متمرکز پشتیبانی کند.
Cisco IOS XR در این پلتفرمها امکان استفاده از NETCONF، RESTCONF، gRPC، YANG Data Model و Model-Driven Telemetry را فراهم میکند. این قابلیتها به تیم شبکه اجازه میدهند وضعیت Optical Channelها، Interfaceها، ماژولها و عملکرد مسیر انتقال را بهصورت متمرکز پایش و خودکارسازی کنند.
مقایسه مدلهای Cisco NCS 1000
| مدل | فرم فاکتور | ساختار و ظرفیت | کاربرد اصلی |
|---|---|---|---|
| Cisco NCS 1001 | 1RU | پشتیبانی از حداکثر سه ماژول قابل نصب | DWDM Line System و اتصال دیتاسنترها |
| Cisco NCS 1002 | 2RU | ساختار ثابت با ۲۰ پورت QSFP و ظرفیت حداکثر 2Tbps | Transponder و Muxponder برای DCI |
| Cisco NCS 1004 | 2RU | چهار اسلات Line Card و حداکثر 4.8Tbps ترافیک Client و Trunk | DCI، Metro، Long-Haul و شبکههای Submarine |
مشخصات ظرفیت و کاربرد این مدلها یکسان نیست؛ بنابراین نباید ویژگیهای NCS 1001، NCS 1002 و NCS 1004 در یک معرفی عمومی با یکدیگر ترکیب شوند.
Cisco NCS 1001
NCS 1001 یک سیستم Optical با ارتفاع 1RU است که میتواند حداکثر سه ماژول مانند Amplifier، Protection Switching Module و OTDR را در خود جای دهد. این مدل بیشتر برای ایجاد DWDM Line System محافظتشده یا بدون Protection در ارتباطات Point-to-Point کاربرد دارد.
Cisco NCS 1002
NCS 1002 یک پلتفرم ثابت 2RU با ۲۰ پورت QSFP28 یا QSFP+ و ظرفیت انتقال حداکثر 2Tbps است. این مدل برای تجمیع Client Traffic و انتقال آن روی مسیرهای DWDM استفاده میشود؛ اما اکنون در وضعیت End of Sale قرار دارد.
Cisco NCS 1004
NCS 1004 یک شاسی ماژولار 2RU با چهار اسلات Line Card است. این مدل برای ظرفیتهای بالاتر، Encryption لایه Optical، Transponder و Muxponderهای قابل توسعه و شبکههای Metro و Long-Haul مناسبتر است. نوع Line Card، نرخ Client و Trunk و قابلیت Encryption باید هنگام انتخاب لایسنس مشخص شوند.
لایسنس Cisco NCS 1000 چه قابلیتهایی را پوشش میدهد؟
لایسنس Cisco NCS 1000 یک مجوز ثابت و یکسان برای تمام مدلها نیست. نوع Entitlement به مدل دستگاه، Part Number، Line Card، نسخه IOS XR، ظرفیت Client، قابلیت Encryption و امکانات نرمافزاری موردنیاز بستگی دارد.
در برخی Line Cardهای NCS 1004، مصرف لایسنس براساس هر 100Gbps ظرفیت Client محاسبه میشود. بعضی پیکربندیها نیز ممکن است برای Encryption، افزایش ظرفیت یا قابلیتهای مشخص به PID و Entitlement جداگانه نیاز داشته باشند. به همین دلیل، لایسنس باید براساس مشخصات دقیق شاسی و کارت نصبشده انتخاب شود.
مواردی که پیش از خرید باید بررسی شوند عبارتاند از:
- مدل NCS 1001، NCS 1002 یا NCS 1004
- Part Number شاسی و Line Card
- ظرفیت Client و Trunk
- نیاز به OTN، DWDM یا Encryption
- نسخه فعال IOS XR
- نوع Smart Account و Virtual Account
- وضعیت قرارداد Support و Lifecycle

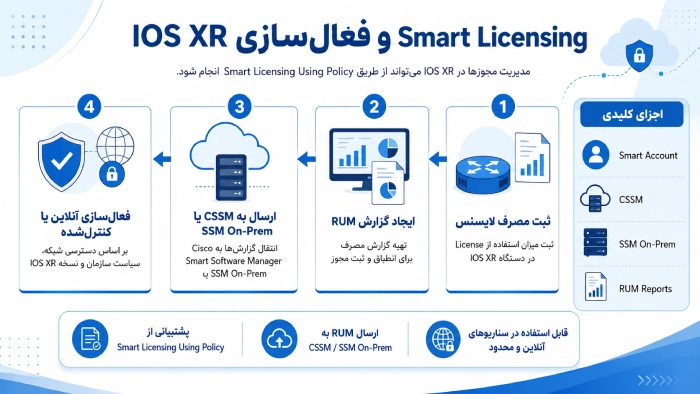

Smart Licensing و فعالسازی IOS XR
در نسخههای جدید IOS XR، مدیریت مجوزها میتواند از طریق Smart Licensing Using Policy انجام شود. این مدل مصرف لایسنس را ثبت کرده و گزارشهای RUM را به Cisco Smart Software Manager یا SSM On-Prem منتقل میکند. روش ارسال گزارش میتواند با توجه به دسترسی شبکه، سیاست سازمان و نسخه IOS XR آنلاین یا کنترلشده باشد.
برای آشنایی با Smart Account، CSSM و روشهای ثبت مجوز میتوانید صفحه لایسنس Cisco Smart را مشاهده کنید.
تفاوت Cisco NCS 1000 و NCS 2000
NCS 1000 بیشتر روی DCI، Transponder، Muxponder و انتقال پرظرفیت Optical تمرکز دارد. در مقابل، برای معماریهای گستردهتر DWDM Transport، مدیریت سرویسهای نوری و طراحی شاسیمحور میتوان لایسنس Cisco NCS 2000 را نیز بررسی کرد.
انتخاب بین این دو خانواده باید براساس توپولوژی فیبر، تعداد Channelها، ظرفیت موردنیاز، فاصله مسیر، نوع Client Interface و معماری Protection انجام شود.
قیمت لایسنس Cisco NCS 1000 چگونه تعیین میشود؟
قیمت نهایی به مدل دستگاه، ظرفیت موردنیاز، نوع Line Card، قابلیت Encryption، لایسنسهای افزایش ظرفیت، نسخه نرمافزار، قرارداد پشتیبانی و وضعیت End of Sale بستگی دارد.
برای استعلام دقیق باید Part Number، خروجی License، نسخه IOS XR و ظرفیت Client و Trunk ارائه شوند. جهت مشاهده SKUها و مجوزهای مرتبط میتوانید صفحه
