لایسنس سوئیچ سیسکو Catalyst 9400 به عنوان بخشی از راهکارهای لایسنس سوئیچ سیسکو سری Catalyst برای سازمانهایی مناسب است که به یک پلتفرم ماژولار، پایدار و قابل توسعه برای شبکههای بزرگ سازمانی نیاز دارند. سری Cisco Catalyst 9400 یکی از سوئیچهای ماژولار مهم سیسکو در لایههای Access، Distribution و Campus Core محسوب میشود و برای محیطهایی طراحی شده که به پهنای باند بالا، پایداری عملیاتی، PoE/UPOE، قابلیتهای امنیتی، Automation و مدیریت متمرکز نیاز دارند.
این سری با طراحی Chassis-Based، پشتیبانی از Supervisorهای مختلف، Line Cardهای متنوع، منابع تغذیه افزونه و قابلیتهایی مانند Cisco StackWise Virtual، NSF/SSO، WebUI، Cisco DNA و Cisco ISE Integration، گزینهای مناسب برای شبکههایی است که میخواهند هم ظرفیت سختافزاری قابل توسعه داشته باشند و هم از قابلیتهای نرمافزاری و مدیریتی Cisco استفاده کنند.

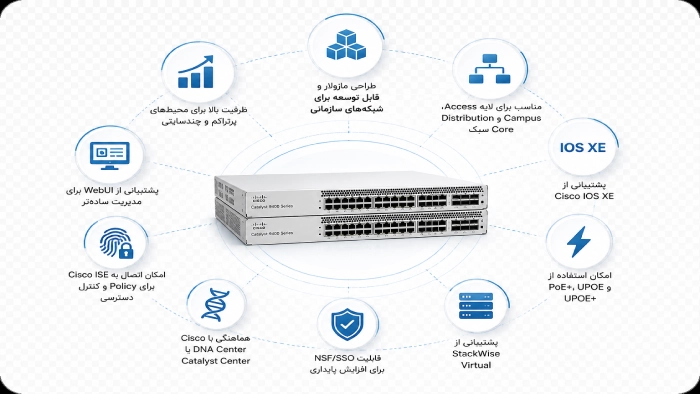

چرا Cisco Catalyst 9400 برای شبکههای بزرگ انتخاب میشود؟
Cisco Catalyst 9400 فقط یک سوئیچ Access ساده نیست. این سری به عنوان بخشی از راهکارهای لایسنس سوئیچ سیسکو برای شبکه هایی طراحی شده که رشد کاربر، افزایش تجهیزات IoT، اتصال تجهیزات PoE، نیاز به امنیت بیشتر و مدیریت متمرکز، بخشی از چالش روزانه آنهاست.
مهمترین دلایل انتخاب این سری:
- طراحی ماژولار و قابل توسعه برای شبکههای سازمانی
- مناسب برای لایه Access، Distribution و Campus Core سبک
- پشتیبانی از Cisco IOS XE
- امکان استفاده از PoE+، UPOE و UPOE+
- پشتیبانی از StackWise Virtual
- قابلیت NSF/SSO برای افزایش پایداری
- هماهنگی با Cisco DNA Center یا Catalyst Center
- امکان اتصال به Cisco ISE برای Policy و کنترل دسترسی
- پشتیبانی از WebUI برای مدیریت سادهتر
- ظرفیت بالا برای محیطهای پرتراکم و چندسایتی
Cisco Catalyst 9400 در یک نگاه
| مورد | توضیح |
|---|---|
| خانواده محصول | Cisco Catalyst 9400 Series |
| نوع محصول | سوئیچ ماژولار سازمانی |
| کاربرد اصلی | Access، Distribution و Campus Core سبک |
| سیستمعامل | Cisco IOS XE |
| طراحی سختافزاری | Chassis-Based با Supervisor، Line Card، Power Supply و Fan Tray |
| مدلهای شاسی | C9404R، C9407R، C9410R |
| قابلیتهای مهم | PoE+، UPOE، UPOE+، StackWise Virtual، NSF/SSO، WebUI |
| یکپارچگی مدیریتی | Cisco DNA Center / Catalyst Center و Cisco ISE |
| معیار انتخاب لایسنس | شاسی، Supervisor، Line Card، سطح Network License و Cisco DNA Subscription |
شاسیهای Catalyst 9400؛ انتخاب ظرفیت قبل از خرید لایسنس
یکی از مهمترین مراحل در انتخاب Cisco Catalyst 9400، مشخص کردن مدل شاسی است. مدل شاسی تعیین میکند سازمان چه تعداد Slot، چه ظرفیت توسعهای و چه تعداد Line Card در اختیار خواهد داشت.
| مدل شاسی | تعداد کل Slot | تعداد Line Card Slot | جایگاه Supervisor | مناسب برای |
|---|---|---|---|---|
| C9404R | 4 | 2 | Slotهای 2 و 3 | شعب بزرگ، Access Layer و محیطهای با ظرفیت متوسط |
| C9407R | 7 | 5 | Slotهای 3 و 4 | سازمانهای بزرگ، Distribution و شبکههای Campus |
| C9410R | 10 | 8 | Slotهای 5 و 6 | محیطهای پرتراکم، Campus بزرگ و سناریوهای توسعهپذیر |
در مدل C9404R، جایگاههای 2 و 3 برای Supervisor و Slotهای 1 و 4 برای Line Card استفاده میشوند. در مدل C9407R، جایگاههای 3 و 4 برای Supervisor و سایر Slotها برای کارتها در نظر گرفته شدهاند. در مدل C9410R نیز Slotهای 5 و 6 برای Supervisor و بقیه Slotها برای Line Cardها استفاده میشوند.
ظرفیت پورت در Catalyst 9400؛ از شبکه متوسط تا Campus پرتراکم
ظرفیت نهایی پورت در Catalyst 9400 به مدل شاسی، نوع Line Card و طراحی شبکه بستگی دارد. هرچه تعداد Line Card Slot بیشتر باشد، امکان توسعه تعداد پورتها نیز بیشتر میشود.
| نوع پورت یا ماژول | C9404R | C9407R | C9410R |
|---|---|---|---|
| 10/100/1000BASE-T Gigabit RJ-45 | 96 | 240 | 384 |
| Gigabit Ethernet with PoE+ | 96 | 240 | 384 |
| Gigabit Ethernet with UPOE | 96 | 240 | 384 |
| 10 Gigabit Ethernet | 48 | 120 | 192 |
| Cisco Multigigabit Ethernet with UPOE | 48 | 120 | 192 |
| 1 Gigabit Ethernet Fiber | 96 | 240 | 384 |
| 802.3bt Type 4 / 90W Ports | 96 | 240 | 384 |
این ظرفیتها باعث میشود Catalyst 9400 برای سازمانهایی مناسب باشد که تعداد زیادی کاربر، Access Point، تلفن IP، دوربین، تجهیزات IoT یا لینکهای پرسرعت در شبکه دارند.
Supervisor Engine؛ بخش کلیدی در عملکرد Catalyst 9400
Supervisor در Catalyst 9400 نقش مرکزی در پردازش، کنترل و عملکرد کلی شاسی دارد. انتخاب Supervisor باید بر اساس مدل شاسی، نیاز به Uplink، ظرفیت پردازشی، نسخه IOS XE و قابلیتهای موردنیاز انجام شود.
| Supervisor | جایگاه کاربردی | نکته مهم |
|---|---|---|
| C9400-SUP-1 | گزینه پایه برای بسیاری از سناریوهای Catalyst 9400 | مناسب برای نیازهای عمومی Access و Distribution |
| C9400-SUP-1XL | ظرفیت و قابلیت بالاتر نسبت به SUP-1 | مناسب برای سازمانهایی با نیاز عملیاتی بیشتر |
| C9400-SUP-1XL-Y | پشتیبانی از Uplinkهای پرسرعتتر مانند 25G | مناسب برای طراحیهای جدیدتر و پرظرفیتتر |
حداکثر پهنای باند در هر Slot به مدل شاسی و Supervisor بستگی دارد. برای مثال، در برخی ترکیبها، پهنای باند به 240Gbps در هر Slot میرسد؛ اما در شاسیهای بزرگتر ممکن است ظرفیت هر Slot متفاوت باشد. بنابراین قبل از خرید، باید مدل شاسی و Supervisor بهصورت همزمان بررسی شوند.
Line Cardها؛ انعطاف Catalyst 9400 در طراحی شبکه
یکی از مزیتهای مهم Catalyst 9400، امکان انتخاب Line Card بر اساس نوع نیاز شبکه است. سازمان میتواند بین کارتهای RJ-45، PoE+، UPOE، UPOE+، mGig، 1G Fiber و 10G SFP+ انتخاب کند.
| Line Card | کاربرد اصلی | حداقل نسخه نرمافزار |
|---|---|---|
| C9400-LC-48U | 48-Port UPOE 10/100/1000 | Cisco IOS XE 16.6.1 |
| C9400-LC-48T | 48-Port 10/100/1000 RJ-45 | Cisco IOS XE 16.6.1 |
| C9400-LC-48UX | 48-Port UPOE با 24 پورت mGig | Cisco IOS XE 16.6.2 |
| C9400-LC-24XS | 24-Port 10 Gigabit Ethernet SFP+ | Cisco IOS XE 16.6.2 |
| C9400-LC-48P | 48-Port PoE+ RJ-45 | Cisco IOS XE 16.8.1 |
| C9400-LC-24S | 24-Port Gigabit Ethernet SFP | Cisco IOS XE 16.8.1 |
| C9400-LC-48S | 48-Port Gigabit Ethernet SFP | Cisco IOS XE 16.8.1 |
| C9400-LC-48H | 48-Port UPOE+ RJ-45 | Cisco IOS XE 16.12.1 |
انتخاب Line Card باید بر اساس نوع کاربران، تعداد Access Point، نیاز به PoE، اتصال تجهیزات IoT، سرعت موردنیاز و طراحی نهایی شبکه انجام شود.

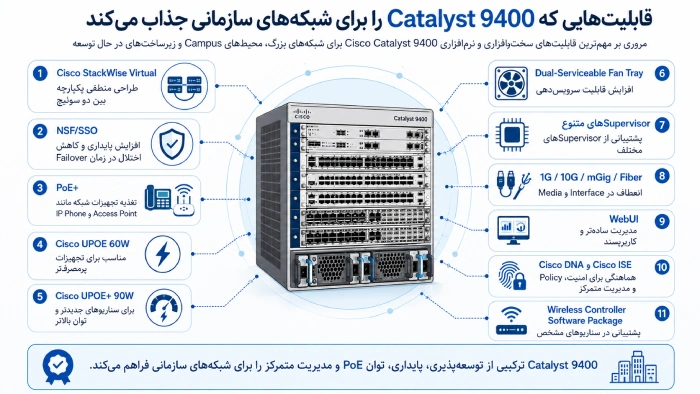

قابلیتهایی که Catalyst 9400 را برای شبکههای سازمانی جذاب میکند
قابلیتهای سختافزاری و نرمافزاری Catalyst 9400 باعث میشود این سری برای شبکههای بزرگ، محیطهای Campus و زیرساختهای در حال توسعه گزینهای جدی باشد.
قابلیتهای مهم:
- Cisco StackWise Virtual برای طراحی منطقی یکپارچه بین دو سوئیچ
- NSF/SSO برای افزایش پایداری و کاهش اختلال در زمان Failover
- PoE+ برای تغذیه تجهیزات شبکه مانند IP Phone و Access Point
- Cisco UPOE 60W برای تجهیزات پرمصرفتر
- Cisco UPOE+ 90W برای سناریوهای جدیدتر و توان بالاتر
- Dual-Serviceable Fan Tray برای افزایش قابلیت سرویسدهی
- پشتیبانی از Supervisorهای متنوع
- امکان استفاده از 1G، 10G، mGig، PoE+، UPOE و Fiber
- پشتیبانی از WebUI
- امکان هماهنگی با Cisco DNA و Cisco ISE
- پشتیبانی از Wireless Controller Software Package در سناریوهای مشخص
نقش Wireless در Catalyst 9400
Catalyst 9400 در برخی طراحیها میتواند با Wireless Controller Software Package استفاده شود و برای سناریوهای ترکیبی Wired و Wireless کاربرد داشته باشد.
موارد مهم در طراحی Wireless:
| مورد | توضیح |
|---|---|
| ظرفیت AP | تا 200 Access Point در سناریوهای پشتیبانیشده |
| ظرفیت کاربر | تا 4000 کاربر |
| تعداد Controller | حداکثر دو Wireless Controller در هر سایت روی دو سوئیچ مجزا |
| نکته مهم | نسخه IOS XE، مدل Supervisor و ظرفیت سختافزار باید بررسی شود |
این قابلیت برای سازمانهایی مفید است که میخواهند مدیریت شبکه سیمی و بیسیم را در یک معماری یکپارچهتر دنبال کنند.
طراحی Power Supply؛ پایداری در شبکههای حساس
در Catalyst 9400، منبع تغذیه نقش مهمی در پایداری، ظرفیت PoE و طراحی افزونگی دارد. این سری از مدلهای مختلف پاور پشتیبانی میکند و میتواند در حالتهای Redundancy مانند N+N، N+1 یا Combined Mode استفاده شود.
انتخاب پاور باید بر اساس تعداد Line Card، تعداد پورتهای PoE/UPOE، سطح Redundancy و طراحی دیتاسنتر یا اتاق تجهیزات انجام شود. LED کنار هر پاور نیز وضعیت عملیاتی منبع تغذیه را نمایش میدهد و در عیبیابی سریعتر کمک میکند.
فن و شرایط محیطی؛ نکتهای که نباید نادیده گرفته شود
Catalyst 9400 از Fan Tray قابل سرویس استفاده میکند و طراحی فنها بهگونهای است که در صورت بروز مشکل در یک فن، فنهای دیگر بتوانند عملکرد خنکسازی را ادامه دهند. این موضوع برای سوئیچهای ماژولار که در رک و اتاق تجهیزات سازمانی نصب میشوند، اهمیت زیادی دارد.
مدل لایسنس Cisco Catalyst 9400 چگونه انتخاب میشود؟
در Catalyst 9400، انتخاب لایسنس فقط به مدل شاسی وابسته نیست. سازمان باید مشخص کند به چه سطحی از قابلیتهای شبکه، Automation، Assurance، Security Integration و مدیریت متمرکز نیاز دارد.
راهنمای انتخاب لایسنس Catalyst 9400 بر اساس سناریو
| سناریوی سازمان | انتخاب مناسب | نکته مهم |
|---|---|---|
| Access Layer سازمانی | Network Essentials + DNA Essentials | مناسب برای سوئیچینگ پایه و مدیریت شبکه |
| Distribution Layer | Network Advantage | مناسب برای Routing و قابلیتهای پیشرفتهتر |
| نیاز به Automation | Cisco DNA Advantage | مناسب برای مدیریت متمرکز و Visibility بیشتر |
| شبکه Campus بزرگ | DNA Advantage یا Premier | انتخاب بر اساس نیاز به Assurance و Security Integration |
| نیاز به PoE/UPOE زیاد | بررسی شاسی، Line Card و Power Supply | فقط لایسنس کافی نیست؛ طراحی توان هم مهم است |
| نیاز به Wireless Package | بررسی IOS XE، Supervisor و ظرفیت AP/User | باید قبل از خرید بررسی شود |
| محیط محدود یا بدون اینترنت | بررسی Smart Account و روش فعالسازی | روش مدیریت لایسنس باید از ابتدا مشخص شود |
اطلاعات لازم قبل از خرید لایسنس Cisco Catalyst 9400
برای استعلام قیمت یا تمدید لایسنس Catalyst 9400، فقط نام محصول کافی نیست. باید مشخص شود سوئیچ در چه نقشی استفاده میشود و چه قابلیتهایی قرار است فعال شوند.
اطلاعات موردنیاز:
- مدل شاسی؛ C9404R، C9407R یا C9410R
- مدل Supervisor
- تعداد و نوع Line Cardها
- نیاز به PoE+، UPOE یا UPOE+
- تعداد پورتهای موردنیاز
- نسخه Cisco IOS XE
- نیاز به Network Essentials یا Network Advantage
- نیاز به Cisco DNA Essentials، Advantage یا Premier
- مدت Subscription؛ 3، 5 یا 7 سال
- نیاز به Cisco DNA Center یا Catalyst Center
- وضعیت Smart Account و Virtual Account
- سناریوی استفاده در Access، Distribution یا Campus Core
چرا انتخاب درست لایسنس Catalyst 9400 اهمیت دارد؟
اگر لایسنس Catalyst 9400 درست انتخاب نشود، ممکن است سازمان با یکی از این مشکلات روبهرو شود:
- فعال نشدن برخی قابلیتهای نرمافزاری
- محدودیت در استفاده از Automation یا Assurance
- ناسازگاری بین نسخه IOS XE و قابلیت موردنیاز
- انتخاب اشتباه بین Essentials و Advantage
- پرداخت هزینه اضافه برای قابلیتهایی که استفاده نمیشوند
- مشکل در تمدید Subscription و مدیریت Smart Account
- محدودیت در توسعه آینده شبکه
به همین دلیل، خرید لایسنس سوئیچ سیسکو Catalyst 9400 باید همزمان با بررسی سختافزار، نسخه نرمافزار و معماری شبکه انجام شود.
