Cisco MDS 9500 برای شبکه های ذخیره سازی سازمانی یا Storage Area Network طراحی شده است. این محصول یک پلتفرم سوئیچینگ Fibre Channel در کلاس Director محسوب میشود که برای متمرکز سازی سرویس های SAN، ارائه عملکرد پایدار در Fabric، پشتیبانی از High Availability در نقش های Core و استفاده در سناریوهای مرتبط با لایسنس سوئیچ سیسکو سری MDS به کار می رود.

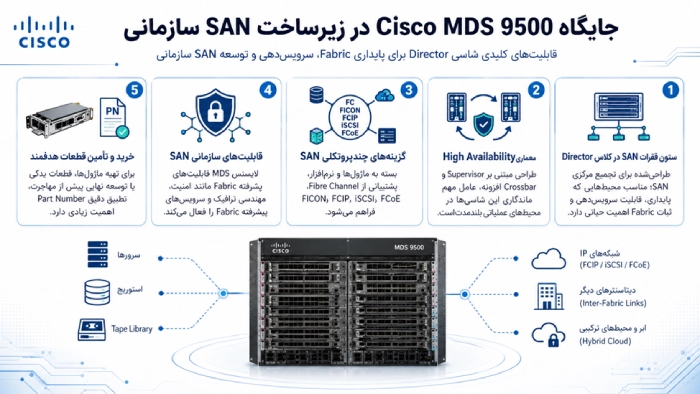

جایگاه Cisco MDS 9500 در زیرساخت SAN سازمانی
- ستون فقرات SAN در کلاس Director: این پلتفرم برای تجمیع مرکزی SAN طراحی شده است؛ جایی که پایداری، قابلیت سرویس دهی و ثبات Fabric اهمیت حیاتی دارد.
- معماری High Availability: طراحی مبتنی بر Supervisor و Crossbar افزونه، یکی از دلایل اصلی ماندگاری این شاسی ها در محیط های عملیاتی طی سال های طولانی بوده است.
- گزینه های چند پروتکلی SAN: بسته به ماژول ها و نرم افزار مورد استفاده، این سری می تواند علاوه بر Fibre Channel از FICON، FCIP، iSCSI و FCoE نیز پشتیبانی کند.
- قابلیت های سازمانی SAN: لایسنس MDS قابلیت های پیشرفته Fabric مانند امنیت، مهندسی ترافیک و سرویس های پیشرفته Fabric را فعال میکند.
- خرید و تأمین قطعات به صورت هدفمند: سازمان هایی که همچنان از این Fabricها استفاده می کنند، برای تهیه ماژول ها، قطعات یدکی یا آخرین توسعه قبل از مهاجرت، به تطبیق دقیق Part Number ها نیاز دارند.
نمای فنی و وضعیت عملیاتی Cisco MDS 9500
نوع محصول: Cisco MDS 9500 Series Multilayer Director؛ یک پلتفرم قدیمی SAN Director
مناسب برای: هسته های SAN سازمانی موجود که به نگهداری، توسعه محدود یا برنامه ریزی مهاجرت کنترل شده نیاز دارند
نقش پلتفرم: Core SAN Director و لایه Aggregation برای Fabric های Fibre Channel
وضعیت چرخه عمر: بازنشسته شده؛ EOS در سال 2016 و EOL در سال 2022
اطلاعات لازم برای بررسی: مدل شاسی، فهرست ماژول ها، تعداد و سرعت Portها، نیازهای Feature نرم افزاری و هدف نهایی؛ توسعه یا مهاجرت
بررسی لایسنس Cisco MDS 9500 برای قابلیت های SAN
لایسنس Cisco MDS 9500 قابلیت های نرم افزاری پیشرفته SAN را فعال می کند و ظرفیت یا فعال سازی Portها را با نیازهای محیط هماهنگ می سازد. در مدل خانواده Cisco MDS 9000، استفاده از Feature ها از طریق فایل های لایسنس یا Entitlement های قرار دادی کنترل میشود که به هویت منحصر به فرد دستگاه متصل هستند. این نوع لایسنس سوئیچ سیسکو معمولاً به صورت Node-Locked در نظر گرفته میشود.
در مرحله طراحی یا خرید، ابتدا باید شاسی، ماژول ها و Feature Set مورد نیاز مشخص شود؛ برای مثال کنترل های امنیتی، Traffic Engineering، QoS یا کنترل های مبتنی برVSAN . سپس Entitlement مناسب با سخت افزار تطبیق داده شده و با روش نصب قابل پشتیبانی در نسخه نرم افزاری همان دستگاه بارگذاری میشود.
برای جلوگیری از دوباره کاری، سه مورد باید از ابتدا با هم هماهنگ باشند: Feature های مورد نیاز، سازگاری شاسی و ماژول ها، و برنامه عملیاتی سازمان؛ یعنی ادامه استفاده از Fabric قدیمی یا آماده سازی برای مهاجرت. مستندات Cisco نیز به صراحت اشاره می کند که قابلیت های Premium به لایسنس مناسب نیاز دارند و از مفاهیم Product Authorization Key یا PAK استفاده می کنند.
نقش عملیاتی Cisco MDS 9500 در Fabric ذخیره سازی
Cisco MDS 9500 در هسته یک SAN مبتنی بر Fibre Channel قرار میگیرد و یک Fabric سوئیچینگ متمرکز فراهم میکند. در این Fabric، اتصال Storage و Host می تواند با Policy های یکپارچه سگمنتبندی، Route و ایمن سازی شود و در سناریوهای مرتبط با لایسنس سیسکو مورد استفاده قرار گیرد.
مسیر فنی اصلی در این پلتفرم شامل چند بخش است. در بخش Fabric Connectivity، میزبان ها یا Hostها از طریق HBA و Storage Arrayها از طریق Line Cardهای Fibre Channel به Director متصل میشوند. همچنین لینک های ISL برای اتصال سوئیچ ها به یک Fabric مقاوم و پایدار استفاده میشوند.
در بخش Segmentation و Policy، از جداسازی مبتنی بر VSAN و کنترل های Access استفاده می شود تا Workload ها از یکدیگر جدا بمانند و امنیت Fabric حفظ شود. در بخش Pathing و Resilience، سرویس هایی مانند FSPF Multipathing کمک می کنند SAN در برابر خرابی مسیرها سازگار شود و جریان ترافیک ادامه پیدا کند. در بخش Operations نیز قابلیت های Supervisor، ابزارهای Telemetry و Diagnostic را برای بررسی مشکلات و حفظ ثبات محیط فراهم میکنند.
جدول راهنمای انتخاب لایسنس و قطعات Cisco MDS 9500
| گزینه / بخش | مناسب برای | محدوده کاربرد | عوامل مؤثر بر قیمت |
|---|---|---|---|
| Cisco MDS 9500 Chassis | هسته SAN سازمانی | Core SAN Director و تجمیع Fabric | مدل شاسی، وضعیت سلامت، ظرفیت توسعه و موجودی قطعات |
| Supervisor / Crossbar Modules | افزونگی و پایداری Fabric | مدیریت Control Plane، Redundancy و پردازش داخلی شاسی | نوع ماژول، سازگاری با شاسی، تعداد مورد نیاز و شرایط پشتیبانی |
| Fibre Channel Line Cards | افزایش Portهای SAN | اتصال Server، Storage، ISL و توسعه ظرفیت Fabric | تعداد Port، سرعت Port، نوع Line Card و نیاز به Optic |
| MDS Premium Feature License | فعالسازی قابلیتهای پیشرفته SAN | امنیت Fabric، Traffic Engineering، QoS و قابلیتهای پیشرفته VSAN | Feature Set مورد نیاز، Host ID، نوع Entitlement و نسخه نرمافزار |
| Port Activation / Capacity Planning | افزایش ظرفیت عملیاتی SAN | هماهنگی تعداد Port فعال با نیازهای Host، Storage و ISL | تعداد Port، سرعت، نوع اتصال، رشد آینده و طراحی Redundancy |
| Maintenance / Spare Parts | نگهداری Fabricهای موجود | تأمین ماژول، پاور، فن، Supervisor، Line Card و قطعات جایگزین | Part Number، وضعیت Lifecycle، موجودی بازار و حساسیت سرویس |
| Migration Planning | مهاجرت کنترلشده از SAN قدیمی | بررسی سازگاری Fabric، انتقال Workload و برنامه جایگزینی | وضعیت فعلی شاسی، تعداد Fabric، نیازهای Downtime و مقصد مهاجرت |

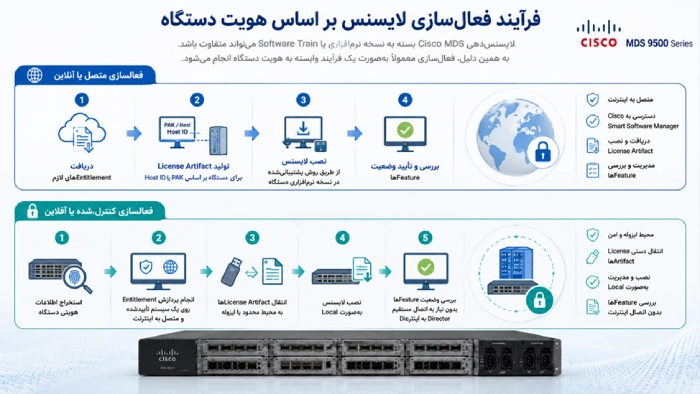

فرآیند فعال سازی لایسنس بر اساس هویت دستگاه
لایسنس دهی Cisco MDS بسته به نسخه نرم افزاری یا Software Train میتواند متفاوت باشد. به همین دلیل، فعال سازی معمولاً به صورت یک فرآیند وابسته به هویت دستگاه انجام میشود.
فعالسازی متصل یا آنلاین
- دریافت Entitlementهای لازم
- تولید License Artifact برای دستگاه بر اساس Host ID یا PAK
- نصب لایسنس از طریق روش پشتیبانی شده در نسخه نرم افزاری دستگاه
- بررسی و تأیید وضعیت Featureها
فعال سازی کنترل شده یا آفلاین
- استخراج اطلاعات هویتی دستگاه
- انجام پردازش Entitlement روی یک سیستم تأیید شده و متصل به اینترنت
- انتقال License Artifactها به محیط محدود یا ایزوله
- نصب لایسنس به صورت Local
- بررسی وضعیت Featureها بدون نیاز به اتصال مستقیم Director به اینترنت
راهنمای سفارش، قطعات و عوامل مؤثر بر قیمت
برای Cisco MDS 9500، قیمت و استعلام معمولاً بر اساس چند عامل اصلی مشخص میشود.
محدوده سخت افزار شامل شاسی، Supervisor ها، Fabric Module یا Crossbar، Line Card ها، Optic ها و قطعات یدکی است. نیازهای Port نیز اهمیت زیادی دارد و باید تعداد کل Portها به همراه ترکیب سرعت آن ها مشخص شود.
Feature های مورد نیاز نیز در قیمت گذاری مؤثر هستند، زیرا برخی قابلیت های پیشرفته به لایسنس وابسته اند. از طرف دیگر، به دلیل اینکه این پلتفرم دیگر خارج از پشتیبانی رسمی قرار دارد، بیشتر سفارشها معمولاً روی قطعات نگهداری، Spare Part ها یا آخرین توسعه قبل از مهاجرت تمرکز دارند.
